不锈钢的钝化 - ASTM A967，AMS 2700和QQ-P-35
不锈钢特性的钝化
不锈钢或耐腐蚀钢（CRE）定义为钢合金，其重量最少为11％。许多不锈钢合金包括大量的镍，以进一步增强耐腐蚀性。通常，根据合金元素和
不锈钢无染色性质的原因是由于形成了镍和氧化镍和铬氧化物的薄，粘附和被动的（无反应性）膜，该薄膜形成了防止产品表面腐蚀的屏障。这与在普通碳钢产品上形成的氧化铁（红锈）形成鲜明对比。氧化铁是一种松散的鳞状氧化物，很容易掉落以形成额外的氧化铁，从而使腐蚀反应永存。
当制造不锈钢产品时，将自由铁从制造过程中使用的钢制切割，冲压和形成工具转移到材料表面。也可以通过抛光或爆破操作在表面上赋予游离铁，这些操作在耐碳钢和耐腐蚀钢等级之间使用相同的抛光剂或爆炸培养基。游离铁很容易氧化，在产品表面形成可见的生锈。钝化是一种具有特定酸配方的化学处理方法，可去除不锈钢的自由铁或其他表面污染，同时促进被动铬/镍氧化物层的形成，以充当进一步腐蚀的屏障。
重要的是要注意，不锈钢是耐腐蚀的，而不是防腐。不锈钢合金的耐腐蚀性程度是合金组成，热处理，内部应力和钝化处理的功能。这种现象的一个例子是303个自由架的不锈钢，由于硫和磷的浓度较高，其浓度较高，其耐腐蚀性明显低于304不锈钢，从而赋予了303级的理想可加性性。一般而言，合金中的镍和铬含量越高，它将具有的耐腐蚀性越高。

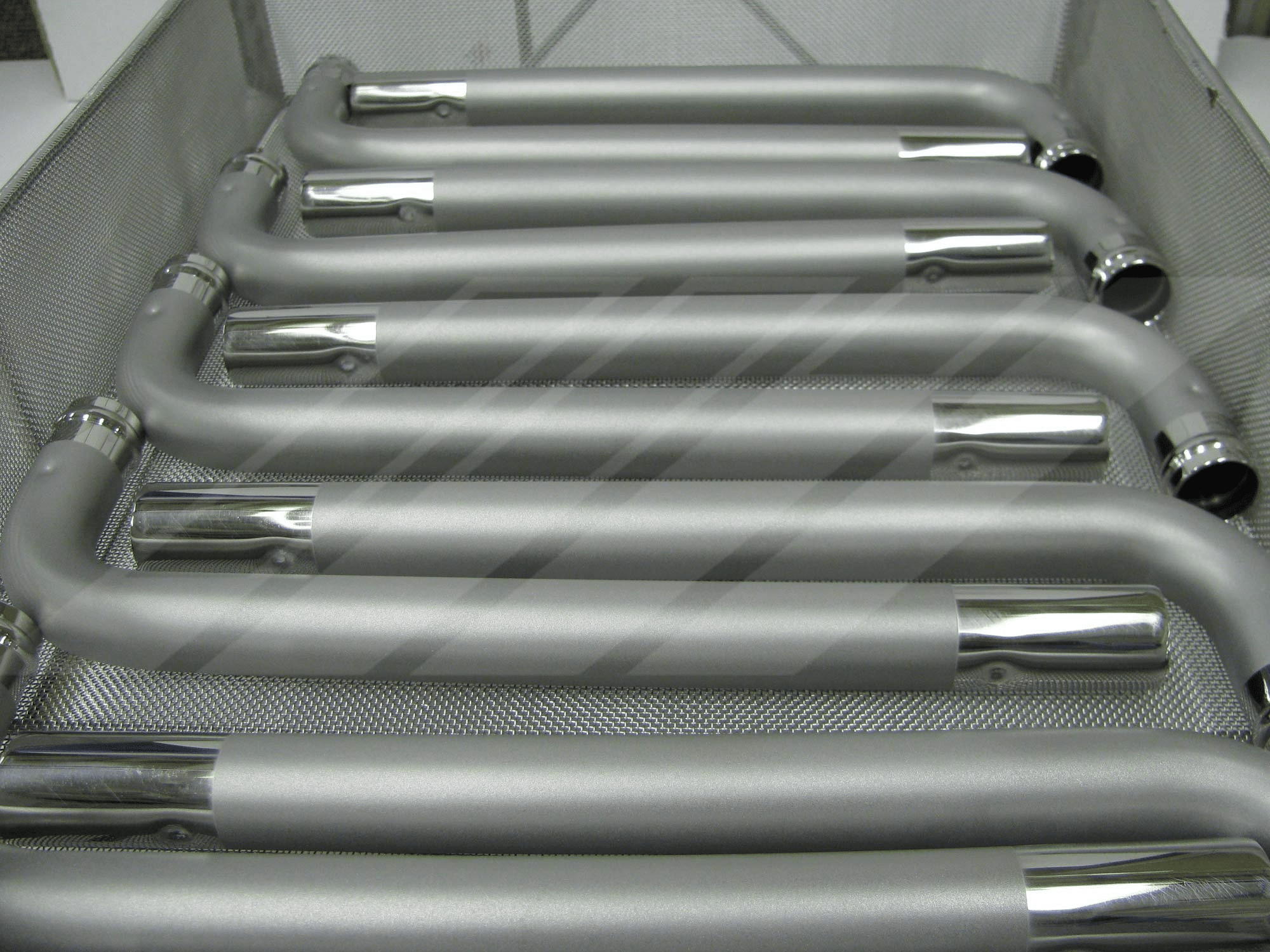

不锈钢的钝化 - 高级电镀技术的功能电子游艺棋牌
规格：
ASTM A967
AMS 2700
QQ-P-35
ASTM 380
ASTM F86
AMS 2700
ISO 16048
大多数公司规格
类型：
精密医疗级钝化
商业钝化
a-a-a（碱性酸 - 碱性）钝化
不锈钢等级被钝化：
奥氏体等级（全200和300系列）
铁素体等级（400系列和低碳合金的一部分）
马氏体等级（400系列和较高的碳合金的一部分）
医学与异国合金：钛，MP35N，316LVM，钴 - 铬，Inconel，镍合金（Nickel 200），Kovar，Invar
零件尺寸限制：24英寸x 28英寸x 10英寸
提供的热处理：
氢含水烘焙
压力减轻烘焙
高温烘烤高达750F
方法：
硝酸钝化
柠檬酸钝化
柑橘类钝化
a-a-a（碱性酸 - 碱性）钝化（柠檬或硝酸盐）
不锈钢规格的钝化
电子游艺棋牌高级电镀技术，提供钝化ASTM A967，AMS 2700和QQ-P-35中列出的所有方法。此外，APT可以满足任何公司特异性硝酸或柠檬酸不锈钢钝化方法的要求。我们公司还向木匠A-A-A过程钝化困难的不锈钢合金，包括高硫的免费加工303或416合金以及高铬合金，例如440不锈钢（参考：a-a-a-a钝化方法文章，金属饰面白皮书部分）。可以使用抑制的钝化溶液来保持不锈钢组件的明亮表面，例如加工面部和无中心地面303或416不锈钢轴。
APT在钝化方面的丰富经验可确保选择正确的钝化方法以匹配特定的不锈钢级。电子游艺棋牌先进的电镀技术提供完整的内部测试服务，以证明我们不锈钢钝化的性能，包括高湿度，每次ASTM B117，盐喷雾剂，铁氰化钾
通过高级电镀技术认证的最常见的不锈钢钝化规格是ASTM A967，AMS 2700和QQ-P-35。电子游艺棋牌APT还可以证明对ASTM A380，ASTM F86，AMS 2700C，ISO 16048的钝化以及大多数公司特定的钝化规格。根据公共ASTM，AMS和MIL规格的不锈钢钝化技术的摘要如下：
钝化不锈钢至ASTM A967
列出了五种硝酸和柠檬酸方法如下：
硝酸1：20-25 v％硝酸，2.5 w％二分酸钠，120-130f，最小20分钟
硝酸2：20-45 V％硝酸，70-90F，最小30分钟
硝酸3：20-25 V％硝酸，120-140F，最小20分钟
硝酸4：45-55 V％硝酸，120-130F，最小30分钟
一硝基5：其他有或没有加速剂，抑制剂或专有溶液的其他温度，时间和酸组合，能够生产通过指定的测试要求的零件
柠檬2：4-10 w％柠檬酸，120-140F，最小10分钟
柠檬酸3：4-10 w％柠檬酸，70-120F，最小20分钟
柠檬4：温度时间和柠檬酸浓度的其他组合，具有或没有化学物质，以增强清洁，加速剂或能够产生通过指定测试要求的零件的抑制剂。
柠檬5：温度时间和柠檬酸浓度的其他组合，具有或没有化学物质，以增强清洁，加速剂或能够产生通过指定测试要求的零件的抑制剂。浸入浴场将在1.8-2.2的pH下控制
提供五种验证钝化服务的测试方法如下：
练习A - 浸入水测试
练习B - 高湿度测试
练习C - 盐喷雾测试
练习D - 硫酸铜测试
练习E - 铁氰化钾硝酸测试
在附录中提供了推荐的硝酸钝化方法的表，该方法将硝酸1至5方法与特定的不锈钢合金等级相关联。柠檬1到5种方法的规范中未提供这样的参考。
对不锈钢钝化至AMS 2700
AMS 2700涵盖量子和柠檬酸法的钝化
方法1 - 硝酸中的钝化（请参见下面的类型）
方法2-柠檬酸中的钝化（4-10W％柠檬酸，提供各种温度/时间比，并且可以接受其他润湿剂和抑制剂）
可以为方法1指定以下类型：
1型 - 二色酸钠的低温硝酸（20-25V％硝酸盐，2-3W％二分球钠，70-90F，30分钟）
2型 - 二色酸钠（20-25V％硝酸盐，2-3W％二分氧化钠，120-130F，20分钟）的中等温度硝酸（20-25V％硝酸盐）
3型 - 二色酸钠的高温硝酸（20-25V％硝酸盐，2-3W％二色酸钠，145-155F，10分钟）
4 - 40V％的硝酸免费加工钢（38-42V％硝酸，2-3W％二分氧化钠，70-120F，30分钟分钟）
5型 - 阳极式，用于高碳马氏钢（20-25V％硝酸盐，2-3w％二分氧化钠，70-90F，2分钟，2分钟，部分阳极，在3-5伏））
6型 - 低温硝酸（25-45V％硝酸，70-90F，30分钟）
7型 - 中等温度硝酸（20-25V％硝酸，120-140F，20分钟）
8型 - 中等温度，高硝酸浓度（45-55V％硝酸，120-130F，30分钟分钟）
3.1.3方法2 - 柠檬酸的钝化
3.1.3.1浴组成
零件应浸入4％至10％柠檬酸的水溶液中，并具有额外的润湿剂和适用的抑制剂。
3.1.3.2.1温度
沐浴温度应为70至160F（21至71C），浸入式时间不少于4分钟，用于140F（60C）的浴室，在120至140F（49至60C）范围内的浴室不少于10分钟在100至119F（38至48C）范围内运行的浴室不少于20分钟，或者不少于30分钟，用于100F以下（38C）的浴室。
-
- 4-10w％柠檬酸，140-160F，4分钟分钟
- 4-10w％柠檬酸，120-140F，最小10分钟
- 4-10w％柠檬酸，100-119F，最小20分钟
- 4-10w％柠檬酸，70-100F，最小30分钟
如果未指定类型，则处理器可以使用符合AMS 2700中给出的要求的任何列出的类型。
提供以下类以在AMS 2700内进行测试（如果未定义的类别，则应适用2类）：
第1类 - 未定义或未定义的测试，每4.3.1测试计划
第2类 - 测试应为每批零件
3类 - 测试频率应定期
第4类 - 由4.3.4采样计划定义的测试频率（先前由QQ-P-35定义的测试）
在AMS 2700中定义了各种耐耐药性测试。但是，众所周知，某些合金（例如，具有0.85％碳或更多碳（例如440C）的高碳合金（例如440C），由于可能导致的虚假阳性而避免了各种测试要求。零件应符合以下一项测试：
- 湿度测试
- 浸入水
- 硫酸铜试验
- 盐喷雾测试
AMS 2700中的表4提供了可以作为合金函数应用的硝酸和柠檬酸方法的综合摘要。该表比ASTM A967或QQ-P-35中列出的表更全面。
对QQ-P-35的不锈钢钝化
QQ-P-35不涵盖柠檬酸钝化服务。涵盖了四种活跃的硝酸钝化服务，如下所示（已撤回了四种非活动方法）：
I型 - 撤回
II型–20-25 V％硝酸盐，2-2.5 w％二分氧化钠，120-130F，最小20分钟
III型 - 撤回
IV类型 - 撤回
类型V - 撤回
VI类型 - 25-45 V％硝酸盐，70-90F，最小30分钟
VII类型 - 20-25 V％硝酸盐，120-150F，最小20分钟
VIII类型 - 45-55 V％氮，120-130F，最小30分钟
提供四种验证钝化服务的测试方法如下：
4.4.1.1 - 浸入水测试
4.4.1.2 - 高湿度测试
4.4.2.1 - 盐喷雾测试
4.4.2.2硫酸铜测试
在附录中提供了推荐的硝酸钝化服务，该表将II型，VI，VII和VIII方法与特定的不锈钢合金级相关联。
想进一步了解我们的钝化服务吗？
查看我们的博客硝酸与柠檬酸钝化。
